MNS MNS

低壓抽出式成套開關設備 低壓抽出式成套開關設備

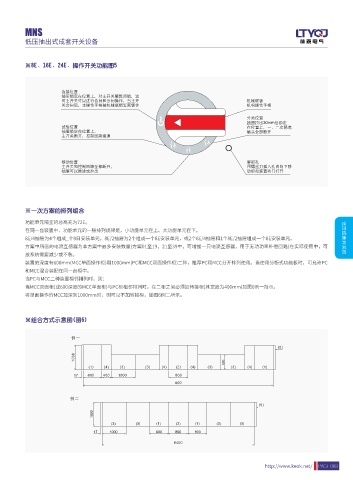

※抽屜的電氣和機械連鎖 ※8E、16E、24E、操作開關功能圖5

抽屜單元有可靠的機械連鎖位置，通過操作手柄控制，具有明顯準確的合閘、試驗、抽出和隔離位置。操作機構功能見圖4、圖5。為加強安全防
范，操作手柄定位后可加上掛鎖，最多可加三把鎖，見左圖。
抽屜單元到位后必須嚴格按照圖4、圖5所列操作天關功能及其位置動作，否則易損壞結構件，請用戶使用時注意。

※一次方案的排列組合
功能單元隔室的總高充為72E。
在同一臺裝置中，功能單元的一般排列規律是，小功能單元在上、大功能單元在下。
8E/4抽屜為4個組成_個8日安裝單元，8E/2抽屜為2個組成一個8E安裝單元，或2個8E/4抽屜和1個8E/2抽屜組成一個8E安裝單元。 低壓成套開關柜
方案中所畫的電流互感器為本方案中最多安裝數量(方案01至19，21至39中，可增加一只電流互感器，用于無功功率補償回路)在實際使用中，可
按系統需要減少或不裝。
低壓成套開關柜
裝置的深度有600mm(MCC單面操作柜)和1000mm(PC和MCC雙面操作柜)二種，推薦PC和MCC分開排列使用。當使用分斷式功能板時，可允許PC
和MCC混合裝配在同一臺柜中。
當PC與MCC二種裝置相鄰排列時，則：
※操作開關功能示意圖 當MCC雙面柜(或600深度的MCC單面柜)與PC柜相鄰排列時，在二柜之間必須加轉接柜(其寬度為400mm)如圖6例一所示。
將單面操作的MCC加深到1000mm時，則可以不加轉接柜，如圖6例二所示。
※8E/4和8E操作開關功能見圖4

※組合方式示意圖(圖6)
