MNS MNS

低壓抽出式成套開關設備 低壓抽出式成套開關設備

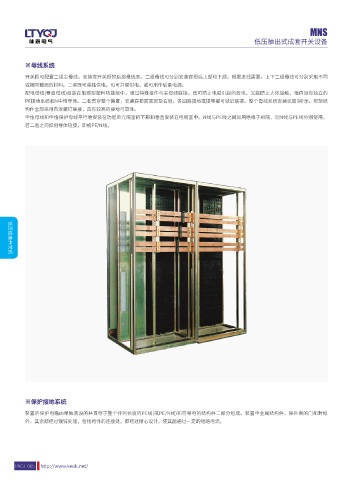

※母線系統 ※抽屜類型

開關柜可配置二組主母線，安裝在開關柜的后部母線室。二組母線可分別安裝在柜后上部和下部。根據進線需要，上下二組母線可分別采用不同 有五種標準尺寸，都是以8E(200mm)高度為基準：
或相同截面的材料。二者既可單獨供電，也可并聯供電，或可用作后備電源。 8E/4:在8E高度空間組裝4個抽屜單元。
配電母線(垂直母線)組裝在阻燃型塑料功能板中，通過特殊接件與主母線聯接。既可防止電弧引起的放電，又能防止人體接觸，柜內設有獨立的 8E/2:在8E高度空間組裝2個抽屜單元。
PE接地系統和N中性導體。二者貫穿整個裝置，安裝在柜前底部及右側。各回路接地或接零都可就近聯接。整個母線系統安裝見圖3所示。柜架結 8E:在8E高度空間組裝1個抽屜單元。
構件全部采用自攻螺釘聯接，具有較高的接地可靠性。 16E:在16E(400mm)高度空間組裝1個抽屜單元。
中性母線和中性保護母線平行地安裝在功能單元隔室的下部和垂直安裝在電纜室中。N線與PE線之間如用絕緣子相隔，則N線與PE線分別使用， 24E:在24E(600mm)高度空間組裝1個抽屜單元。
若二者之間如用導體短接，即成PE/N線。 五種抽屜單元可在一個柜體中作單一組裝，也可用作混合組裝。一個柜體中作單一組裝時最多容納抽屜單元數見表3示。

抽屜型式 8E/4 8E/2 8E 16E 24E

最多容納單元數 36 18 9 4 3 低壓成套開關柜

低壓成套開關柜

※保護接地系統

裝置的保護電路由單獨裝設的并貫穿于整個排列長度的PE線(或PE/N線)和可導電的結構件二部分組成。裝置中金屬結構件，除外表的門和封板
外，其余都經過鍍鋅處理，在結構件的連接處，都經過精心設計，使其能通過一定的短路電流。
