MNS MNS

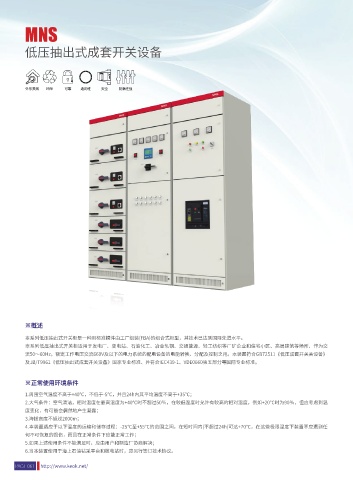

低壓抽出式成套開關設備
低壓抽出式成套開關設備

※基本技術參數

電氣性能
外形美觀 環保 可靠 通用性 安全 防腐性強
額定絕緣電壓 660V(1000)V

額定工作電壓 380V、660V
主母線最大工作電流 5000A

主母線額定耐受電流 100kA/1s
主母線額定峰值耐受電流 220kA/0.1s
配電母線 ( 垂直母線 )
1000A
最大工作電流
標準型 105kA( 最大值 )/0.1s
配電母線 ( 垂直母線 )
峰值電流：
加強型 1 76kA( 最大值 )/0.1s

※防護等級

符合 IEC529、DIN40050 標準
IP30 對大于 Φ2.5mm 固體防護
IP40 對大于 1.0mm 固體防護
IP54 對塵埃和任意方向噴濺作防護 低壓成套開關柜
( 訂購 lP54 防護等級時應與制造廠協商 )

※柜體結構
開關柜柜體基本結構是由C型型材裝配組成。C型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅純化處理。四周門
板，側板則作高壓靜電噴塑。柜體基本結構見圖1所示：柜體基本尺寸見圖2，表1、表2。

※開關柜類型

1.動力配電中心柜(PC):可采用Emax、MT、3WN、AH、ME等系列等斷路器。
2.電動機控制中心柜(MCC):由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。功率因數自動補償柜(帶有
※概述 手動、自動及遠動功率因數補償裝置)

本系列低壓抽出式開關柜是一種用標準模件由工廠組裝(FBA)的組合式柜型，其技術已達到國際先進水平。 ※A動力配電中心(PC)柜
本系列低壓抽出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、交通能源、輕工紡織等廠礦企業和住宅小區、高層建筑等場所、作為交
流50～60Hz，額定工作電壓交流660V及以下的電力系統的配電設備的電能轉換、分配及控制之用。本裝置符合GB72511《低壓成套開關關設備》
高 寬 深
及JB/T9961《低壓抽出式成套開關設備》國家專業標準、并符合IEC439-1、VDE0660第五部分等國際專業標準。 備注
H B T T1 T2

※正常使用環境條件 2200 400 1000 800 200 主母線轉接
F 1 s-1250-2000
1.周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃； 2200 400 1000 800 200
ME630-1605
2.大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50％，在較低溫度時允許有較高的相對濕度，例如+20℃時為90％，但應考慮到溫
2200 600 1000 800 200 F 2 s-2500
度變化，有可能會偶然地產生凝露；
F 4 s-3200
3.海拔高度不超過2000m； 2200 800 1000 800 200 ME2000-3200
4.本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這些極限溫度下裝置不應遭到任 F 5 s-4000
2200 1000 1000 800 200
ME3205
何不可恢復的損傷，而且在正常條件下應能正常工作；
5.如果上述使用條件不能滿足時，應由用戶和制造廠協商解決； 220 1200 1000 800 200 ME4005
6.當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
