GCS GCK

低壓抽出式成套開關設備
低壓抽出式成套開關設備

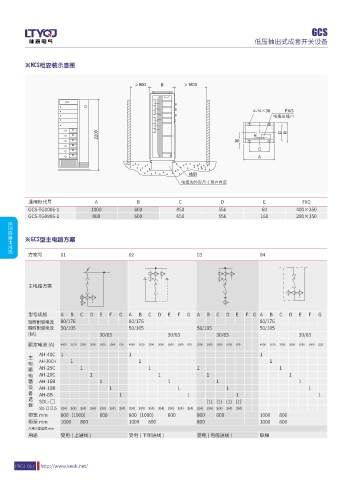

※MCS柜安裝示意圖

外形美觀 環保 可靠 通用性 安全 防腐性強

通用柜代號 A B C D E FXG
GCS-TG1006-1 1000 600 850 556 60 400×350
GCS-TG0806-1 800 600 650 556 160 200×350

※GCS型主電路方案

方案號 01 02 03 04
低壓成套開關柜

主電路方案

型號規格 A B C D E F G A B C D E F G A B C D E F G A B C D E F G ※概述
短時耐受電流 80/176 80/176 80/176
瞬時耐受電流 50/105 50/105 50/105 50/105 GCK低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成，適用于發電廠，變電站，工礦企業等電力用戶作為交流 50Hz,
(kA) 30/63 30/63 30/63 30/63 最大工作電壓至660V，最大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。
額定電流 (A) 4000 3150 2500 2000 1600 1000 630 4000 3150 2500 2000 1600 1000 630 2500 2000 1600 1000 630 4000 3150 2500 2000 1600 1000 630
※型號及含義
AH-40C 1 1 1
主 G C K - □
AH-30CH 1 1 1
電 主電路方案號
AH-25C 1 1 1 1
路 用途代號
電 AH-20C 1 1 1 1
抽出式
器 AH-16B 1 1 1 1
設 AH-10B 1 1 1 1 封閉式開關柜
備 AH-6B 1 1 1 1 ※使用環境條件
選
SDL- □ (1) (1) (1) (1)
擇 1.海拔不超過2000m；
SDL- □ □ /5 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4)
柜寬 mm 800（1000） 600 800（1000） 600 800 600 1000 800 2.周圍空氣溫度不高于+ 4C℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度不低于-50℃；
柜深 mm 1000 800 1000 800 800 1000 800 3.大氣條件：空氣清潔，相對濕度在溫度為+4C℃時不超過50%,在溫度較低時允許有較高的相對濕度，列如：+20℃時為90%；
占用小室高度 mm
4.沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所；
用途 受電 ( 上進線 ) 受電 ( 下側進線 ) 受電 ( 電纜進線 ) 聯絡
5.與垂直面傾斜不超過5°；
6.本產品適合以下溫度運輸儲存：-25℃~+55℃，在短時間內(不超過24h)不超過+70℃。
如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。
