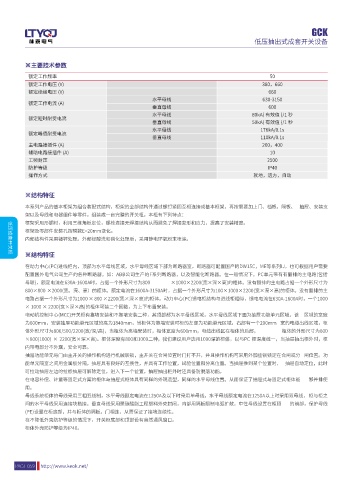

GCK GCK

低壓抽出式成套開關設備 低壓抽出式成套開關設備

※主要技術參數 ※外形及安裝尺寸(mm)

額定工作頻率 50
額定工作電壓 (V) 380，660
額定絕緣電壓 (V) 660
水平母線 630-3150
額定工作電流 (A)
垂直母線 600
水平母線 80kA( 有效值 )/1 秒
額定短時耐受電流
垂直母線 50kA( 有效值 )/1 秒
水平母線 176kA/0.1s
額定峰值耐受電流
垂直母線 110kA/0.1s
主電路接插件 (A) 200，400
輔助電路接插件 (A) 10
工頻耐壓 2500
防護等級 IP40
操作方式 就地，遠方，自動

※結構特征
柜寬 (A) 柜深 (B) 安裝孔距 (a) 安裝孔距 (b)
本系列產品的基本柜架為組合裝配式結構，柜架的全部結構件通過螺釘緊固互相連接成基本框架，再按需要加上門、檔板、隔板、 抽屜、安裝支 800 500 685 385
架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：
600 800 485 685
框架采用形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。
600 1000 485 885
框架及零部件安裝孔按模數E=20mm變化。
800 800 685 685
內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂。 低壓成套開關柜
800 1000 685 885
※結構特征 1000 800 885 685
低壓成套開關柜
1000 1000 885 885
在動力中心(PC)進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C，ME等系列IJ，也可根據用戶需要
配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器，以及智能化斷路器。在一般情況下，PC單元帶有有翻排的主電路(包括
母聯)，額定電流在630A-1600A時，占據一個外形尺寸為800 ×1000×2200(寬×深×高)的柜體。沒有翻排的主電路占據一個外形尺寸為
※產品安裝基礎示意圖
800×800 ×2000(寬、深、高）的柜體。額定電流在1600A-3150A時，占據一個外形尺寸為100×1000×2200(寬×深×高)的柜體。沒有翻排的主
電路占據一個外形尺寸為1000 × 800 ×2200(寬×深×高)的柜體。動力中心(PC)饋電柜結構與進線柜相似，饋電電流在630A-1600A時，一個1000
× 1000 × 2200(寬×深×高)的柜體可裝二個回路，為上下布置安裝。
電動機控制中心(MCC)開關柜有靠墻安裝和不靠墻安裝二種，其頂部都為水平母線區域，水平母線區域下面為抽屜功能單元區域，該 區域的寬度
為600mm，安裝抽屜功能單元區域的高為1840mm，當柜體為靠墻安裝時柜的左部為功能單元區域，右部有一個200mm 寬的電纜出線區域，柜
體外形尺寸為800/500/2200(寬/深/高)，當柜體為離墻安裝時，柜體寬度為600mm，電纜出線區在柜體的后部， 柜體的外形尺寸為600
×800(1000) × 2200(寬×深×高)。柜體深度有800和1000二種，我們建議用戶選用1000深的柜體，以與PC 柜深度統一，當抽屜抽出柜外時，柜
內帶電部分不外露，安全可靠。
抽屜功能單元與門由主開關的操作機構進行機械聯鎖，主開關在合閘位置時門打不開，并且操作機構可采用外加掛鎖鎖定在合閘或分 閘位置。功
能單元隔室之間用金屬板分隔，抽屜具有良好的互換性，并具有工作位置，試驗位置和分離位置。當抽屜推到某個位置時， 抽屜自動定位，此時
可拉動抽屜左邊的拉板抽屜可解除定位，進入下一個位置，抽屜抽出柜外時還具備防脫落功能。
在電容補償、計量等固定式方案的柜體與抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置。從而保證了抽屜式與固定式柜體能 夠并排使
用。
母線系統柜體的母線采用三相五線制，水平母線額定電流在1250A及以下時采用單母線，水平母線額定電流在1250A以上時采用雙母線， 柜與柜之
間的水平母線采用連接塊搭接，垂直母線采用聚碳酸脂工程塑料外殼封閉，內部用隔板限制電弧擴散，中性母線設置在柜頂 的前部，保護母線
(PE)設置在柜底部，并與柜體的隔板，門相連，從而保證了接地連續性。
在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口。
柜體外殼防護等級為IP40。
