MNS MNS

低壓抽出式成套開關設備 低壓抽出式成套開關設備

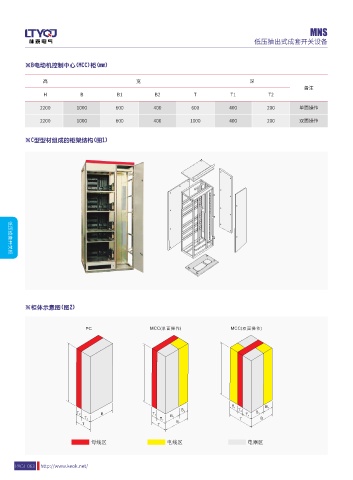

※B電動機控制中心(MCC)柜 ※柜體的分區設計

1.動力配電中心(PC)
高 寬 深
備注 (1).PC柜內分割成三個隔室；
H B B1 B2 T T1 T2 水平母線隔室：在柜的后部；
功能單元隔室：在柜前上部或柜前左邊；
2200 1000 600 400 600 400 200 單面操作
(2).分割措施：
2200 1000 600 400 1000 400 200 雙面操作 水平母線隔室與功能單元隔室、之間用鋼板分隔。
控制回路隔室與功能單元隔室之間用阻燃型聚苯醚塑料罩殼分隔。
(3).柜內安裝的框架式斷路器，均能在關門狀態下實現柜外手動操作，觀察斷路器的分合閘狀態和根據操作機構與門的位置關系，判斷出斷路器在
※C型型材組成的柜架結構(圖1)
試驗位置還是在工作位置。
(4).主電路與輔助電路之間設計成分隔結構，儀表、信號燈和按鈕等組成的輔助電器單元，均安裝于塑料板上,板后用阻燃型聚胺脂發泡塑料做成的
罩殼與主電路分離。
2.抽出式電動機控制中心和小電流的動力配電中心(MCC)
抽出式MCC柜內分成三個隔室，即柜后的水平母線隔室，柜前部左邊的功能單元隔室，柜前部右邊的電纜隔室。水平母線隔室與功能單元隔室之
間用阻燃型發泡塑料制造的功能板分隔，電纜隔室與水平母線隔室、功能單元隔室之間用鋼板分隔。
MCC(電動機控制中心)的抽屜分為以下5種：
8E/4：高200×寬150×深400mm
8E/2：高200×寬300×深400mm
8E：高200×寬600×深400mm
16E：高400×寬600×深400mm
24E：高600×寬600×深400mm 低壓成套開關柜

低壓成套開關柜

※柜體示意圖(圖2)

3.后出線開關柜結構
為減少開關柜排列寬度而設計的后出線，開關柜的主母線水平安裝在開關柜的頂部，柜的后半部為電纜室，進出線電纜均在柜后電纜室連接。開
關柜的正面為裝置小室，安裝開關設備的功能單元。該系統設計將開關柜側面的電纜室移至后關柜，大大減少了開關柜的排列寬度，以進一步滿
足變電所空間布置的要求。
饋電柜柜寬600mm，深1000/1200mm，頂部為獨立的主母線室，與裝置小室隔離。正面裝置小室有效安裝高度為72E(E=25mm)，經多功能板與
后部電纜室隔離，充分利用了開關柜的安裝空間，結構緊湊，單元配置靈活。背面電纜室?guī)чT，安裝及維護方便。進線柜的寬度按進線單元的框
架電流確定，推薦寬度為400/600/800/1000mm，柜深1000mm。
