MNS MNS

低壓抽出式成套開關設備 低壓抽出式成套開關設備

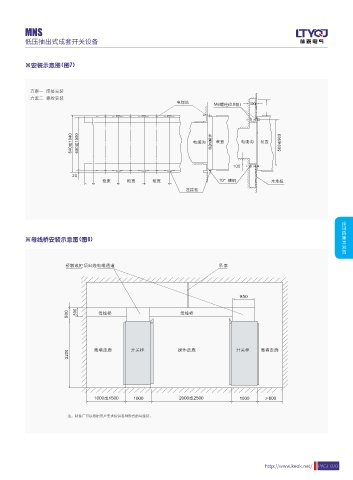

※安裝、使用、維修 ※安裝示意圖(圖7)

1.安裝參考圖見圖7、圖8。
2.當裝置運抵目的地后，首先應檢查包裝箱是否完整，若裝置不立即安裝，應存放在干燥清潔之處。
方案一 焊接安裝
3.裝置推薦為離墻安裝式，也可以靠墻安裝，安裝基礎平面要求平整，基礎槽鋼水平誤差為1/1000，總長偏差3mm。
方案二 螺栓安裝
4.所有導電部分的螺栓固定方式推薦使用8.8級和張緊墊圈，其旋緊力矩推薦值見下表：
螺栓規格 旋緊力矩
M6 9.5
M8 25
M10 40

M12 80
M16 20

5.MCC方案附件供應的電纜頭護套和一定數量的二次回路用的銅接頭。（為適應銅接頭的冷壓加工，二次電纜推薦使用多芯軟線)。
6.接好電纜后，裝置底部應封閉，以防止小動物爬入柜內造成短路事故。
7.裝置在安裝或調整后，在投入運行前，需進行下列各項檢查和試驗：
(1).檢查裝置內，安裝的電器設備和控制接線是否符合工廠的圖紙要求。
(2).用手動操作各種開關，應操動靈活，無異常和卡軋現象。
(3).檢查機械聯鎖機構，電氣聯鎖裝置的動作是否正確可靠，應符合系統要求。
(5).檢查主電路和控制回路的絕緣電阻是否符合規定要求。
(6).檢查裝置內所安裝的電氣設備接觸是否良好，是否符合該電器本身的技術務件。 ※母線橋安裝示意圖(圖8) 低壓成套開關柜
(7).檢查裝置內部有無異物及各部件的安裝螺釘是否有松動現象出現。
8.抽出式MCC操作須知：
低壓成套開關柜
(1).抽屜底部正確進入導向件后，才能向柜內推動，否則將會發生損壞抽屜或拉不出等不良現象。
(2).8E/4和8E/2抽屜面板上的符號標志和作用見圖4，圖中從分?jǐn)辔恢谩癘”到工作位置“I”箭頭表示為：先將操作手柄向里推進后再將手柄
從“O”旋轉到“I”即可，返回時不須推動，只要將手柄T旋向“O “，放手后，手柄自動彈出。
(3).8E-24E抽屜面板上的符號標志和作用見圖5，當手柄到達工作位置時，機構對主開關解除機械閉鎖，這時主開關可以合閘和分閘操作，但是，
當主開關合閘后，聯鎖機構的手柄就不能操作。
在符合標志的右下角門上有一塑料小蓋，這是門的解鎖機構，操作過程如下：當抽屜在工作位置時，如果要開門，則先將小蓋拔出，然后用螺絲
刀插入孔內向下移動鎖扣即可開門，開門后務必將塑料小蓋蓋上，否則將破壞原有的防護等級。

※裝置的運輸和存放

裝置不許傾翻和遭受劇烈震動。
裝置在拆箱后吊裝時應使用運輸角板，二根鋼線絲繩的夾角應≤120°，如用鏟車，滾棍或撬棒均不允許直接在裝置的底架上進行。
裝置在安裝就位時如要小距離移動位置，則可在底架的四個角上撬動。
在裝置內不許隨意拆卸電器產品和零部件。
應防止雨淋受潮，環境溫度按本樣本的有關規定。

※裝置的運輸和存放

產品的成套性
開關柜附有裝箱單，產品合格證，產品使用說明書，及必要的圖紙，隨機附件有門鑰匙以及根據配套清單所提供的備品備件等。
注：制造廠可以根據用戶要求提供各種形式的母線橋。
