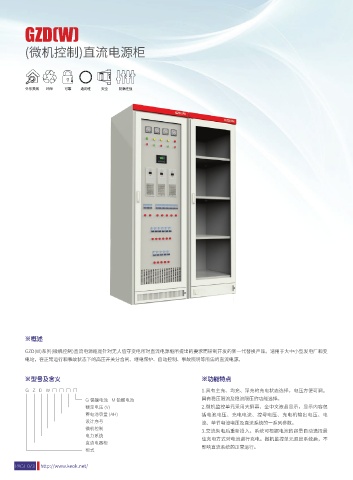

GZD(W) GZD(W)

(微機控制)直流電源柜
(微機控制)直流電源柜

※主要技術指標

1.主要技術指標1.輸入電壓：AC380V ± 10%； 6.紋波系數：≤1%；
2.輸出電壓：DC220V、DC110V、DC48V； 7.整機噪聲：≤ 55db；
外形美觀 環保 可靠 通用性 安全 防腐性強
3.輸出電流：10、20、30、40、50、60、100、200A； 8.主變溫升：≤60℃；
4.穩壓精度：≤ 1%； 9.工作方式：連續工作。
5.穩流精度：≤1%；

※設計序號說明

產品型號 序號說明 規格(種) 適用范圍
GZD(W)30- □ / □ 單母線分段、單組電池、二臺雙線充電輸出、無降壓回路 10 發電廠或大型變電站
GZD(W)31- □ / □ 單母線、單組電池、二臺雙線充電輸出、無降壓回路 10 發電廠或大型變電站
GZD(W)32- □ / □ 雙母線分段、單組電池、二臺雙線充電輸出 20 10-220kV 變電站和中小型廠
GZD(W)33- □ / □ 雙母線、單組電池、二臺雙線充電輸出 20 10-220kV 變電站和中小型廠
GZD(W) 34- □ / □ 雙母線分段、單組電池、二臺三線充電輸出 20 10-220kV 變電站和中小型廠
GZD(W)35- □ / □ 雙母線、單組電池、二臺三線充電輸出 20 10-220kV 變電站和中小型廠
GZD(W)40- □ / □ 單母線分段、單組電池、三臺雙線充電輸出、無降壓回路 10 重要發電廠或大型變電站
GZD(W)41- □ / □ 雙母線、雙組電池、二臺雙線充電輸出 12 10-220kV 變電站和中小型廠
GZD(W)42- □ / □ 雙母線分段、雙組電池、三臺雙線充電輸出 10 重要發電廠或大型變電站
GZD(W)43- □ / □ 雙母線、雙組電池、二臺三線充電輸出 12 10-220kV 變電站和中小型廠
注：在采用高頻開關電源模塊作為充電裝置時，按 N+1 冗余原則配置模塊數量。

※安裝及尺寸圖 低壓成套開關柜

※概述

GZD(W)系列(微機控制)直流電源柜是針對無人值守變電所對直流電源柜所提出的要求而研制開發的新一代替換產品。適用于大中小型發電廠和變
電站，在正常運行和事故狀態下的高壓開關分合閘、繼電保護、自動控制、事故照明等所需的直流電源。

※型號及含義 ※功能特點

G Z D W □ □ □ □ 1.具有主充、均充、浮充的充電狀態選擇，電壓方便可調。
G 鎘鎳電池 M 鉛酸電池 具有穩壓限流及穩流限壓的功能選擇。
額定電壓 (V) 2.微機監控單元采用大屏幕、全中文液晶顯示，顯示內容包
蓄電池容量 (AH) 括電池電壓、充電電流、控母電壓、充電機輸出電壓、電
設計序號
流、單節電池電壓及直流系統的一系列參數。
微機控制
3.交流失電后重新投入，系統可根據電池的容量自動選擇最
電力系統
佳充電方式對電池進行充電。微機監控單元退出系統后，不
直流電器柜
影響直流系統的正常運行。
柜式
