綜合配電箱(補償\控制\終端\照明 )
綜合配電箱(補償\控制\終端\照明 )

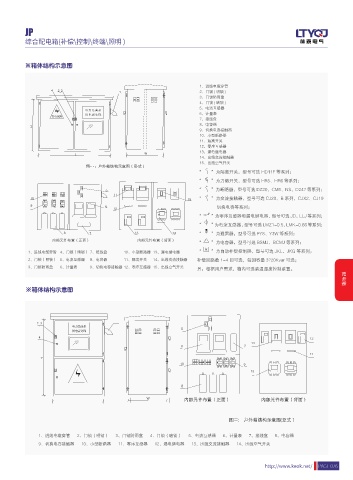

※箱體結構示意圖

1、進線電纜穿管
外形美觀 環保 可靠 通用性 安全 防腐性強
2、門鎖 ( 明鎖 )
3、門鎖防雨盒
4、門鎖 ( 暗鎖 )
5、電流互感器
6、計量表
7、接線盒
8、電容器
9、切換電容接觸器
10、小型斷路器
11、隔離開關
12、零序互感器
13、漏電繼電器
14、出線交流接觸器
15、出線空氣開關
“ ”為隔離開關，型號可選 HD11F 等系列；
“ ”為刀熔開關，型號可選 HR5、HR6 等系列；
“ ”為斷路器，型號可選 DZ20、CM1、NS、D247 等系列；
“ ”為交流接觸器，型號可選 CJ20、B 系列，CJX2、CJ19
切換電容等系列；
“ ”為零序互感器和漏電繼電器，型號可選 JD、LLJ 等系列；
“ ”為電流互感器，型號可選 LMZ1-0.5、LMK-0.66 等系列；
“ ”為避雷器，型號可選 FYS、Y3W 等系列；
內部元件布置（正面） 內部元件布置（背面）
“ ”為電容器，型號可選 BSMJ、BCMJ 等系列；
1、進線電纜穿管 4、門鎖（暗鎖） 7、接線盒 10、小型斷路器 13、漏電繼電器 “ ”為自動補償控制器，型號可選 JKL、JKG 等系列；
2、門鎖（明鎖） 5、電流互感器 8、電容器 11、隔離開關 14、出線交流接觸器 補償回路數 1-4 回可選，每回容量 3?20Kvar 可選；
3、門鎖防雨盒 6、計量表 9、切換電容接觸器 12、零序互感器 15、出線空氣開關 另：根據用戶需求，箱內可選裝溫濕度控制裝置。

※箱體結構示意圖 配電箱

※概述

JP系列戶外綜合配電箱，是集計量、出線、無功補償等 多功能于一體達到戶外綜合配電裝置，具有短路、過載、過電壓、漏電保護等功能，體積
小、外型美觀、經濟實用，安裝于戶外柱上變壓器的電桿上，是城鄉電網改造的新一代理想配電產品。

※型號及含義

JP - □ / □
主回路方案號
變壓器容量
綜合配電箱

※結構特點

箱體結構分立式和臥式，外殼采用2mm優質不鎊鋼板經多重折邊工藝彎制(或采用蜂窩結構的不銹鋼雙夾層復合板，具有阻燃、環保、隔熱、防凝

露等性能)，采用特殊不銹鋼焊接工藝，箱體成型后整體強度高，表面光潔如鏡，不留焊縫痕跡；內部安裝梁(板)為熱鍍鋅工藝處理，確保二十年
內不銹蝕；箱體前后開門，便于用戶操作和檢修，門四周鑲有高 彈力耐老化密封膠條，每扇門均裝有明暗兩種門鎖，明鎖配有防堵防銹的遮雨 1、進線電纜穿管 2、門鎖（明鎖） 3、門鎖防雨盒 4、門鎖（暗鎖） 5、電流互感器 6、計量表 7、接線盒 8、電容器
罩；計量室全封閉帶鉛封裝置；箱體側面裝有防雨防異物的進線電纜穿管，底部沖有通風孔和電纜出線孔，頂部設有通風道和絲網，具有防水、 9、切換電容接觸器 10、小型斷路器 11、零序互感器 12、漏電繼電器 13、出線交流接觸器 14、出線空氣開關
防銹、防塵、防異物的功能，防護等級：IP54。
