JXF JXF

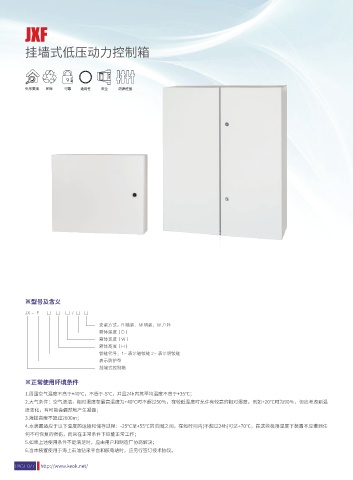

掛墻式低壓動力控制箱
掛墻式低壓動力控制箱

※概述

JXF系列配電箱是一種根據元件型號、 規格、 數量設計組裝成各種控制功能的配電裝置。 產品廣泛應用工業及民用建筑中， 額定電壓380V及
外形美觀 環保 可靠 通用性 安全 防腐性強 以下，頻率為50Hz的電力系統中作動力配電、照明配電及自動化控制。
JXF系列產品為封閉式結構，掛墻明裝或暗裝于墻體內。箱體采用冷軋鋼板折彎焊接而成，表面采用靜電噴塑處理，既美觀又具有防護性能。
箱門與箱體都焊有接地螺釘并用多股軟線連接，具有良好的接地保護。產品外殼防護等級可達IP54，符合GB7251.1及IEC60439.1等標準。

※主要技術參數

序號 名稱 外形尺寸 安裝尺寸 底板
門鎖數量
高 寬 深 高 寬 高 寬
JXF-2520/14 1.2 250 200 140 290 150 170 158 1
JXF-3025/14 1.2 300 250 140 340 200 220 208 1

JXF-3025/18 1.2 300 250 180 340 200 220 208 1
JXF-3030/14 1.2 300 300 140 340 250 220 258 1
JXF-3030/18 1.2 300 300 180 340 250 220 258 1
JXF-4030/14 1.2 400 300 140 440 250 320 258 1
JXF-4030/20 1.2 400 300 200 440 250 320 258 1
JXF-5040/14 1.5 500 400 140 540 350 420 358 1
JXF-5040/20 1.5 500 400 200 540 350 420 358 1

JXF-5040/23 1.5 500 400 230 540 350 420 358 1
JXF-6040/14 1.5 600 400 140 640 350 520 358 2
JXF-6040/20 1.5 600 400 200 640 350 520 358 2 動力柜
JXF-6040/23 1.5 600 400 230 640 350 520 358 2
JXF1-6050/14 1.5 600 500 140 640 450 520 458 2
※型號及含義
JXF1-6050/20 1.5 600 500 200 640 450 520 458 2
JX - F □ □ □ / □ □
JXF1-6050/23 1.5 600 500 230 640 450 520 458 2
安裝方式：R 暗裝、M 明裝、W 戶外
JXF1-7050/16 1.5 700 500 160 740 450 620 458 2
箱體深度（D）
箱體寬度（W） JXF1-7050/20 1.5 700 500 200 740 450 620 458 2
箱體高度（H） JXF1-7050/23 1.5 700 500 230 740 450 620 458 2
鉸鏈代號：1- 表示暗鉸鏈 2- 表示明鉸鏈
JXF1-8060/20 1.5 800 600 200 840 550 720 558 2
表示防護型
掛墻式控制箱 JXF1-8060/23 1.5 800 600 230 840 550 720 558 2
JXF1-8060/25 1.5 800 600 250 840 550 720 558 2
※正常使用環境條件
JXF1-10080/20 1.5 1000 800 200 1040 750 920 758 2
1.周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃；
JXF1-10080/25 1.5 1000 800 230 1040 750 920 758 2
2.大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50％，在較低溫度時允許有較高的相對濕度，例如+20℃時為90％，但應考慮到溫
JXF1-10080/30 1.5 1000 800 260 1040 750 920 758 2
度變化，有可能會偶然地產生凝露；
3.海拔高度不超過2000m；
JXF 系列配電箱是在 JXF 基礎上的重新設計改進，性能優于 JXF 型。產品具有結構新穎、外形美觀、安裝方便等優點。
4.本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這些極限溫度下裝置不應遭到任
何不可恢復的損傷，而且在正常條件下應能正常工作；
5.如果上述使用條件不能滿足時，應由用戶和制造廠協商解決；
6.當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
