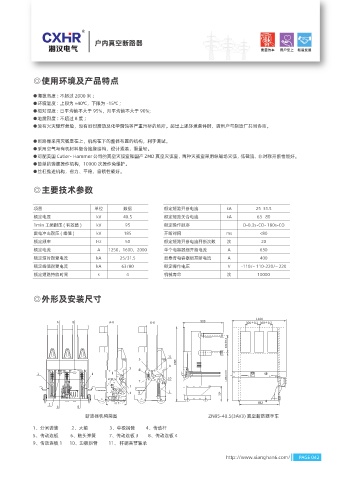

戶內真空斷路器

◎使用環境及產品特點

●海拔高度 : 不超過 2000 米 ;
●環境溫度 : 上限為 +40℃，下限為 -15℃ ;
●相對濕度 : 日平均值不大于 95%，月平均值不大于 90%;
●地震烈度 : 不超過 8 度 ;
●沒有火災爆炸危險，沒有劇烈震動及化學腐蝕等嚴重污穢的場所。超出上述環境條件時，請用戶與制造廠共同協商。

●斷路器采用滅弧室在上，機構在下的整體布置的結構，利于調試。
●采用空氣與有機材料復合絕緣結構，設計緊湊，重量輕。
●可配美國 Cutler- Hammer 公司的真空滅弧室和國產 ZMD 真空滅弧室，兩種滅弧室采用縱磁場滅弧，低截流，非對稱開斷性能好。
●簡單的彈簧操作機構，10000 次操作免維護。
●絲杠推進機構，省力、平穩、自鎖性能好。

◎主要技術參數

項目 單位 數據 額定短路開斷電流 kA 25 31.5
額定電壓 kV 40.5 額定短路關合電流 kA 63 80
1min 工頻耐壓 ( 有效值 ) kV 95 額定操作順序 O-0.3s-CO- 180s-CO
雷電沖擊耐壓 ( 峰值 ) kV 185 開斷時間 ms <80
額定頻率 Hz 50 額定短路開斷電流開斷次數 次 20
額定電流 A 1250，1600，2000 單個電容器組開斷電流 A 630
額定短時耐受電流 kA 25/31.5 背靠背電容器組開斷電流 A 400
額定峰值耐受電流 kA 63/80 額定操作電壓 V -110/~ 110-220/~ 220
額定短路持續時間 s 4 機械壽命 次 10000

◎外形及安裝尺寸

斷路器機構簡圖 ZN85-40.5(3AV3) 真空斷路器手車
1、分閘彈簧 2、大軸 3、中極拐臂 4、傳動桿
5、傳動連板 6、觸頭彈簧 7、傳動連板 3 8、傳動連板 4
9、傳動連板 1 10、邊極拐臂 11、 桿端關節軸承
