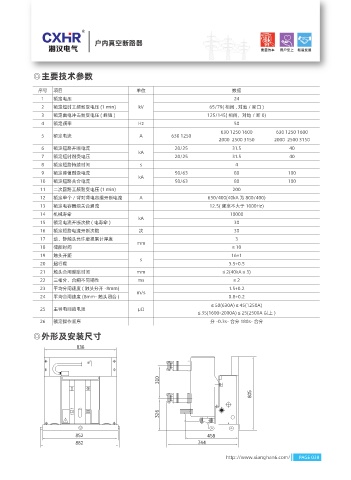

戶內真空斷路器

◎主要技術參數
◎主要技術參數

序號 項目 單位 數據
1 額定電壓 24
2 額定短時工頻耐受電壓 (1 min) kV 65/79( 相間 , 對地 / 斷口 )
3 額定雷電沖擊耐受電壓 ( 峰值 ) 125/145( 相間，對地 / 斷 0)
4 額定頻率 Hz 50
630 1250 1600 630 1250 1600
5 額定電流 A 630 1250
2000 2500 3150 2000 2500 3150
6 額定短路開斷電流 20/25 31.5 40
kA
7 額定短時耐受電壓 20/25 31.5 40
8 額定短路持續時間 s 4
9 額定峰值耐受電流 50/63 80 100
10 額定短路關合電流 kA 50/63 80 100
11 二次回路工頻耐受電壓 (1 min) 200
12 額定單個 / 背對背電容組開斷電流 A 630/400(40kA 為 800/400)
13 額定電容器組關合涌流 12.5( 頻率不大于 1000Hz)
14 機械壽命 kA 10000
15 額定電流開斷次數 ( 電壽命 ) 30
16 額定短路電流開斷次數 次 30
17 動、靜觸頭允許磨損累計厚度 3
mm
18 儲能時間 ≤ 10
19 觸頭開距 s 16+1
20 超行程 3.5+0.5
21 觸頭合閘彈跳時間 mm ≤ 2(40kA ≤ 3)
22 三相分、合閘不同期性 ms ≤2
23 平均分閘速度 ( 觸頭分開 -8mm) 1.5+0.2
m/s
24 平均合閘速度 (8mm- 觸頭閉合 ) 0.8+0.2
≤ 50(630A) ≤ 45(1250A)
25 主導電回路電阻 μΩ
≤ 35(1600-2000A) ≤ 25(2500A 以上 )
26 額定操作順序 分 -0.3s- 合分 180s- 合分

◎外形及安裝尺寸
