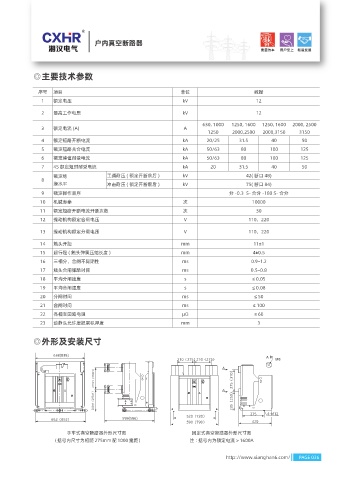

戶內真空斷路器

◎主要技術參數

序號 項目 單位 數據
1 額定電壓 kV 12

2 最高工作電壓 kV 12
630, 1000 1250, 1600 1250, 1600 2000, 2500
3 額定電流 (A) A
1250 2000,2500 2000,3150 3150
4 額定短路開斷電流 kA 20/25 31.5 40 50
5 額定短路關合電流 kA 50/63 80 100 125
6 額定峰值耐受電流 kA 50/63 80 100 125
7 4S 額定短時耐受電流 kA 20 31.5 40 50
額定絕 工頻耐壓 ( 額定開斷前后 ) kV 42( 斷口 48)
8
緣水平 沖擊耐壓 ( 額定開斷前后 ) kV 75( 斷口 84)
9 額定操作順序 分 -0.3 S- 合分 -180 S- 合分
10 機械壽命 次 10000
11 額定短路開斷電流開斷次數 次 30
12 操動機構額定合閘電壓 V 110，220

13 操動機構額定分閘電壓 V 110，220

14 觸頭開距 mm 11±1
15 超行程 ( 觸頭彈簧壓縮長度 ) mm 4±0.5
16 三相分、合閘不同期性 ms 0.9~1.2
17 觸頭合閘彈跳時間 ms 0.5~0.8
18 平均分閘速度 s ≤ 0.05
19 平均合閘速度 s ≤ 0.08
20 分閘時間 ms ≤ 50
21 合閘時間 ms ≤ 100
22 各相主回路電阻 μΩ ≤ 60
23 動靜頭允許磨損累積厚度 mm 3

◎外形及安裝尺寸

手車式真空斷路器外形尺寸圖 固定式真空斷路器外形尺寸圖
（括號內尺寸為相距 275mm 配 1000 寬距） 注 : 括號內為額定電流 > 1600A
