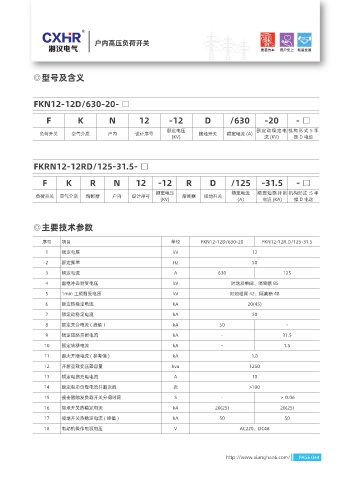

Page 61 - 湘漢電氣樣本畫冊

戶內高壓負荷開關

◎型號及含義

FKN12-12D/630-20- □

F K N 12 -12 D /630 -20 -□

額定電壓 額定動穩定電 機構形式 S 手
負荷開關 空氣介質 戶內 設計序號 接地開關 額定電流 (A)
(KV) 流 (KV) 操D電動

FKRN12-12RD/125-31.5- □

F K R N 12 -12 R D /125 -31.5 -□

額定電壓 額定電流 額定短路開斷 機構形式 :S 手
負荷開關 空氣介質 熔斷器 戶內 設計序號 熔斷器 接地開關
(KV) (A) 電流 (KA) 操D電動

◎主要技術參數

序號 項目 單位 FKN12-12D/630-20 FKN12-12R.D/125-31.5
1 額定電壓 kV 12

2 額定頻率 Hz 50
3 額定電流 A 630 125
4 雷電沖擊耐受電壓 kV 對地及相間、隔離斷 85
5 1min 工頻耐受電壓 kV 對地相間 42、隔離斷 48
6 額定熱穩定電流 kA 20(4S)

7 額定動穩定電流 kA 50
8 額定關合電流 ( 峰值 ) kA 50 -
9 額定短路開斷電流 kA - 31.5

10 額定轉移電流 kA - 1.5
11 最大開斷電流 ( 參考值 ) kA 1.8
12 開斷空載變壓器容量 kva 1250
13 額定電纜充電電流 A 10
14 額定有功負載電流開斷次數 次 >100

15 撞擊器觸發負載開關分閘時間 S - ＞ 0.06
16 接地開關熱穩定電流 kA 20(2S) 20(2S)
17 接地開關熱穩定電流 ( 峰值 ) kA 50 50
18 電動機操作電源電壓 V AC220、DC48
