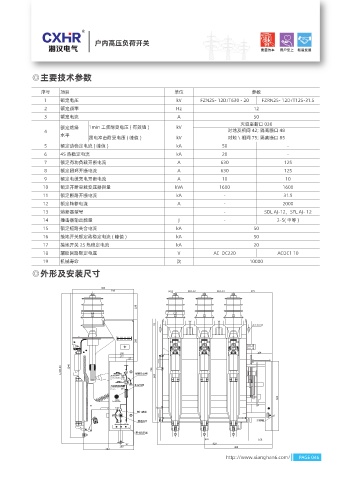

Page 63 - 湘漢電氣樣本畫冊

戶內高壓負荷開關

◎主要技術參數

序號 項目 單位 參數
1 額定電壓 kV FZN25- 12D/T630 - 20 FZRN25- 12D/T125-31.5
2 額定頻率 Hz 12
3 額定電流 A 50
滅弧室斷口 030
額定絕緣 1min 工頻耐受電壓 ( 有效值 ) kV
4 對地及相間 42; 隔離斷口 48
水平 雷電沖擊耐受電壓 ( 峰值 ) kV 對地 \ 相間 75; 隔離斷口 85
5 額定動穩定電流 ( 峰值 ) kA 50 -
6 4S 熱穩定電流 kA 20 -
7 額定有功負載開斷電流 A 630 125
8 額定閉環開斷電流 A 630 125
9 額定電纜充電開斷電流 A 10 10
10 額定開斷空載變壓器容量 kVA 1600 1600
11 額定斷路開斷電流 kA - 31.5
12 額定轉移電流 A - 2000
13 熔斷器型號 - SDL AJ-12，SFL AJ- 12
14 撞擊器輸出能量 J - 2-5( 中等 )
15 額定短路關合電流 kA 50
16 接地開關額定動穩定電流 ( 峰值 ) kA 50
17 接地開關 2S 熱穩定電流 kA 20
18 輔助回路額定電壓 V AC DC220 ACDC1 10
19 機械壽命 次 10000
◎外形及安裝尺寸
