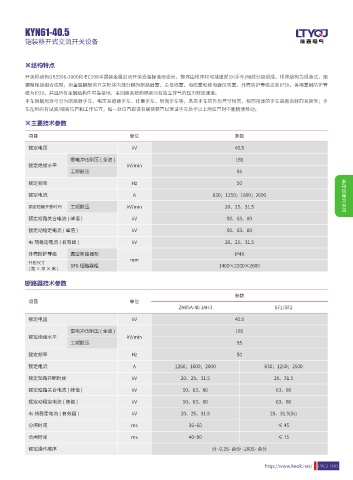

KYN61-40.5 KYN61-40.5

鎧裝移開式交流開關設備
鎧裝移開式交流開關設備

※結構特點

開關柜結構GB3906-2006和IEC298中鎧裝金屬封閉開關設備標準而設計，整體由柜體和可抽出部分(手車)兩部分級組成。柜體結構為組裝式，用
螺栓栓接組合成型，用金屬隔板將開關柜體內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室。外殼防護等級達到IP3X，各隔室間防護等
外形美觀 環保 可靠 通用性 安全 防腐性強
級為IP2X，并且所有金屬結構件可靠接地，主回路系統的隔室間有獨立排氣的壓力釋放通道。
手車根據用途可分為斷路器手車、電壓互感器手車、計量手車、隔離手車等，各類手車的外形尺寸相同，相同用途的手車具有良好的互換性；手
車在柜內有試驗/隔離位置和工作位置，每一處位置都設有聯鎖裝置以保證手車處于以上兩位置時不能隨便移動。
※主要技術參數

項目 單位 參數

額定電壓 kV 40.5
雷電沖擊耐壓 ( 全波 ) 185
額定絕緣水平 kV/min
工頻耐壓 95
額定頻率 Hz 50

額定電流 A 630；1250；1600；2000 高壓成套開關柜
額定短路開斷時間 工頻耐壓 kV/min 20、25、31.5

額定短路關合電流 ( 峰值 ) kV 50、63、80
額定動穩定電流 ( 峰值 ) kV 50、63、80

4s 熱穩定電流 ( 有效值 ) kV 20、25、31.5
外殼防護等級 真空斷路器柜 IP4X
mm
外形尺寸
SF6 短路器柜 1400×2200×2600
(寬×深×高)
斷路器技術參數

參數
項目 單位
ZN85A-40 3AH3 SF1/SF2
※概述
額定電壓 kV 40.5
KYN61-40.5(Z)型鎧裝移開式交流金屬封閉開關設備 (以下簡稱“開關設備”) 它適用于三相交流50Hz電力系統，用于發電廠、變電所及工礦企業
雷電沖擊耐壓 ( 全波 ) 185
的配電室接受和分配電能之用，并對電路實行控制、保護及監測。
額定絕緣水平 kV/min
本產品符合標準：GB3906《3~35kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備標準共用技術要求》、IEC60298《額定電 工頻耐壓 95
壓1kV以上及50kV以下交流金屬封閉開關設備和控制設備》。
額定頻率 Hz 50
※型號及含義 額定電流 A 1250；1600；2000 630；1250；2500

K Y N 61 - 40.5 □ / □ □
額定短路開斷時間 kV 20、25、31.5 25、31.5
額定短路關合電流 ( 峰值 ) kV 50、63、80 63、80
額定短路開斷電流 (kA)
額定動穩定電流 ( 峰值 ) kV 50、63、80 63、80
額定電流
斷路器種類 Z 真空 SF6 六氟化硫
4s 熱穩定電流 ( 有效值 ) kV 20、25、31.5 25、31.5(3s)
額定電壓 (kV)
設計序號 分閘時間 ms 36~60 ≤ 45
戶內
合閘時間 ms 40~90 ≤ 75
移開式
金屬鎧裝式
額定操作順序 分 -0.3S- 合分 -180S- 合分
