Page 64 - 林泰電氣樣本畫冊

DFW KYN28A-12(GSZ1)

電纜分支箱（戶外開閉所）
金屬鎧裝中置移開式開關設備

外形美觀 環保 可靠 通用性 安全 防腐性強

???

????
??Й? 8

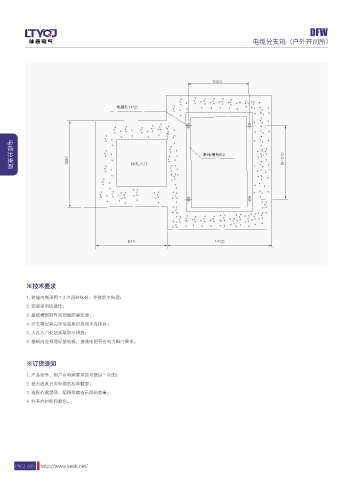

電纜分支箱

※技術要求
1. 磚墻內側采用 1:3 水泥砂抹封，并做防水處理；
2. 穿梁采用砼操作；
3. 基礎槽鋼制作后須做防腐處理；
4. 分支箱安裝完畢后底座四周用水泥抹封；
5. 人孔入口處須采取防水措施；
※概述
6. 基礎內應預埋好接地極，接地電阻符合電力部門要求。
KYN28A-12(Z) (GZS1)型鎧裝移開式交流金屬封閉開關設備(以下簡稱“開關設備”)它適用于三相交流50Hz電力系統，用于接受和分配電能并對
電路實行控制、保護及監測。
※訂貨須知
本產品符合標準：GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準共用技術要求》、IEC60298《額定電
1. 產品型號、用戶有特殊要求的可提供一次圖； 壓1kV及以上交流金屬封閉開關設備和控制設備》。
2. 進出線及分支電纜的標準截面；
3. 選配的避雷器、短路故障指示器的數量；
※型號及含義
4. 外殼的材料和顏色。
K Y N 28A - 12 Z

真空斷路器
額定電壓 (kV)
設計序號
戶內
移開式
金屬鎧裝式
