DFW DFW
電纜分支箱（戶外開閉所） 電纜分支箱（戶外開閉所）

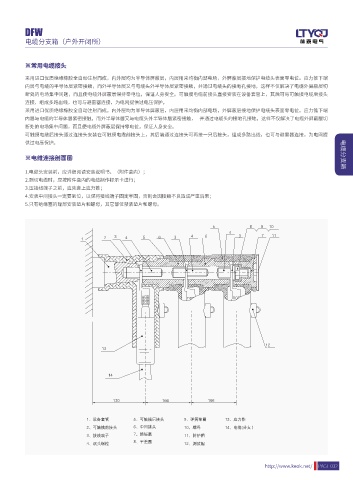

※主電路方案圖 ※常用電纜接頭
采用進口優質絕緣橡膠全自動注射而成，內外層均為半導體屏蔽層，內層用來均衡內部電場，外屏蔽層接地保護電纜頭表面零電位。應力錐下端
DFW-200K3 內層與電纜的半導體層緊密接觸，而外半導體層又與電纜頭外半導體層緊密接觸，并通過電纜頭的接地孔接地，這樣不僅解決了電纜外屏蔽層切
斷處的電場集中問題，而且使電纜外屏蔽層保持零電位，保證人身安全。可觸摸電纜前接頭直接安裝在設備套管上，其后可與可觸摸電纜后接頭
連接，組成多路出線，也可與避雷器連接，為電網提供過電壓保護。
采用進口優質絕緣橡膠全自動注射而成，內外層均為半導體屏蔽層，內層用來均衡內部電場，外屏蔽層接地保護電纜頭表面零電位。應力錐下端
內層與電纜的半導體層緊密接觸，而外半導體層又與電纜頭外半導體層緊密接觸， 并通過電纜頭的接地孔接地，這樣不僅解決了電纜外屏蔽層切
方案接線圖
斷處的電場集中問題，而且使電纜外屏蔽層保持零電位，保證人身安全。
可觸摸電纜后接頭通過連接頭安裝在可觸摸電纜前接頭上，其后端通過連接頭可再接一只后接頭，組成多路出線，也可與避雷器連接，為電網提
供過電壓保護。
用途 PT 出線 出線 出線 出線 出線 ※電維連接剖面圖 電纜分支箱
SF6 負荷開關 FLN36-12/630-20 1 1 1
電纜分支箱
避雷器 HY5WS-17/50 3 3 3 1.電纜頭安裝前，應詳細閱讀安裝說明書，（附件盒內）；
主 電壓互感器 JSZV12A-10R 10/0.1/0.22 2.剝切電纜時，應按附件盒內的電纜制作標示卡進行；
要 帶電顯示裝置 GSN-10/T 1 1 1
3.壓接線端子之前，應先套上應力錐；
元 歐式雙通異形母排 CEEYMP2A-Z-10/630 3
2
件 電纜前接頭 300mm *3 300mm *3 4.安裝中間接頭一定要到位，以保將接線端子固定牢固，否則會因接觸不良造成嚴重后果；
2
2 5.只有絕緣塞的端部安裝墊片和螺母，其它部位禁裝墊片和螺母。
電纜后接頭 35mm *3
2
美式肘形電纜頭 35mm *3
故障指示器 3 3
柜體 H1 H1
H3
柜型 XGN-12 XGN-12
HXGN-12
柜體尺寸：寬 × 深 × 高 420×950×1400 420×950×1400
DFW-206K3
方案接線圖
用途 出線 出線 出線 出線 出線 出線 出線 出線
SF6 負荷開關 FLN36-12/630-20 1
避雷器 HY5WS-17/50
主 電壓互感器 JSZV12A-10R 10/0.1/0.22 1
要 帶電顯示裝置 GSN-10/T 1
元 歐式雙通異形母排 CEEYMP2A-Z-10/630 3
件 歐式三通異形母排 CEEYMP3A-Z-10/630 3
2 2 2 2 2
電纜前接頭 185mm *3 185mm *3 185mm *3 185mm *3 95mm *3
2
2
2
電纜后接頭 35mm *3 95mm *3 50mm *3
2
美式肘形電纜頭 35mm *3
故障指示器 3 3 3 3 3 3 3
柜體 H1
柜型 XGN-12 ????? ??????? ????? ????
柜體尺寸：寬 × 深 × 高 375×950×1400 ??????? ????? ??? ??? ???
????? ???? ????
????? ???? ????
