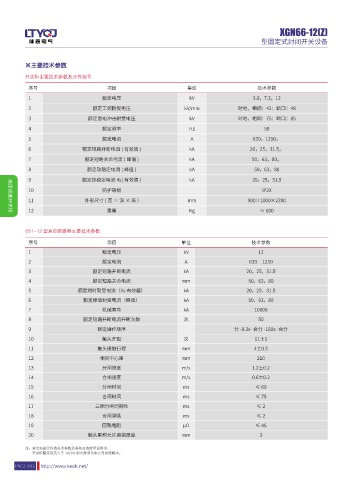

XGN66-12(Z) XGN66-12(Z)

型固定式封閉開關設備 型固定式封閉開關設備

※主要技術參數 ※結構特點

開關柜主要技術參數及元件型號
序號 項目 單位 技術參數
1 額定電壓 kV 3.6，7.2，12
2 額定工頻耐受電壓 kV/min 對地，相間：42：斷口：48

3 額定雷電沖擊耐受電壓 kV 對地，相間：75：斷口：85
4 額定頻率 Hz 50 圖 1：開關柜布置示意圖
9(/
5 額定電流 A 630，1250，
1、柜門
6 額定短路開斷電流 ( 有效值 ) kA 20，25，31.5， 2、照明燈
3、觀察窗
4、操作機構
7 額定短路關合電流 ( 峰值 ) kA 50，63，80，

8 額定動穩定電流 ( 峰值 ) kA 50，63，80 5、小門板
6、儀表門
9 額定熱穩定電流 4s( 有效值 ) kA 20，25，31.5
7、眉頭
高壓成套開關柜
10 防護等級 IP2X 8、母線穿墻套管
11 外形尺寸(寬×深×高) mm 900×1000×2300 9、螺栓
10、墊圈
12 重量 Kg ≈ 600
11、墊圈
高壓成套開關柜
12、螺母

13、隔離開關
VS1-12 型真空斷路器主要技術參數
14、拉桿

序號 項目 單位 技術參數 15、后封板
16、電流互感器
1 額定電壓 kV 12
17、真空斷路器

2 額定電流 A 630 1250 18、隔離開關
3 額定短路開斷電流 kA 20，25，31.5 19、傳感器
20、螺栓
4 額定短路關合電流 mm 50，63，80
21、墊圈
5 額定短時耐受電流（4s 有效值） kA 20，25，31.5 22、墊圈

23、骨架
6 額定峰值耐受電流（峰值） kA 50，63，80 24、避雷器

7 機械壽命 kA 10000
8 額定短路開斷電流開斷次數 次 50
9 額定操作順序 分 -0.3s- 合分 -180s- 合分
10 觸頭開距 次 11±1
11 觸頭接觸行程 mm 4±0.5
12 相間中心距 mm 210
13 分閘速度 m/s 1.2±0.2
※安裝
14 合閘速度 m/s 0.6±0.2
15 分閘時間 ms ≤ 60 1. 安裝基礎參考下圖，基礎槽鋼突出地面 1-3mm，每米范圍內不平度不應超過 1.5mm，全長范圍內不超過 5mm。
2. 將開關柜按順序放置于基礎上，調整好安裝的位置。然后用 M12 螺栓或者用點焊方法進行固定，柜與柜間用 M8 螺栓并緊。
16 合閘時間 ms ≤ 75
3. 拆開后蓋板安裝主母線和一次電纜，端子接觸面應注意清理干凈并涂中性凡士林。安裝好后注封堵好一次電纜孔。
17 三相分閘同期性 ms ≤2
4. 連接柜間接地母線，使沿開關柜排列方向連成一體，檢查工作接地和保護接地是否有遺漏，接地回路是否連續導通，工作接地電阻應不大于 1000μΩ，
18 合閘彈跳 ms ≤2
保護接地電阻應不大于 4Ω。
19 回路電阻 μΩ ≤ 45
5. 安裝二次電纜，電纜由柜前底部引入，順側壁進入低壓室，分接于端子排上；或由柜頂二次小母線上引入低壓室，裝好后封堵電纜孔。
20 觸頭累積允許磨損厚度 mm 3
6. 清理柜內灰塵雜物。
注：其它電器元件的技術參數見其各自的使用說明書。
開關柜額定電流大于 1600A 的方案須與本公司協商解決。
