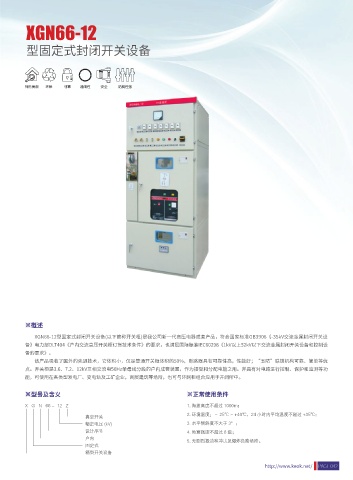

KYN61-40.5 XGN66-12

鎧裝移開式交流開關設備
型固定式封閉開關設備

※外形尺寸

高度 2650
外形美觀 環保 可靠 通用性 安全 防腐性強
寬度 額定電流 1600A 及以 1400
下電纜進出線 2870
深度
架空進出線 2950

※設備結構圖

"????
& #?????

$????
高壓成套開關柜
%????
" $ &?????
????
???
???

????
????
?????

# ?????
??????
???
?????
????С ※概述
????
XGN66-12型固定式封閉開關設備(以下簡稱開關柜)是我公司新一代高壓電器成套產品，符合國家標準GB3906《-35kV交流金屬封閉開關設
????
% 備》電力部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求，也滿足國際標準IEC60298《1kV以上52kV以下交流金屬封閉開關設備和控制設
?????
???? 備的要求》。
該產品吸收了國外的先進技術，它體積小，僅是普通開關柜體積的50%，斷路器具有可靠性高，性能好；“五防”聯鎖機構可靠、簡單等優
????
點。開關柜是3.6、7.2、12kV三相交流電50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功

能，可使用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉所中。
※型號及含義 ※正常使用條件

X G N 66 - 12 Z 1. 海拔高度不超過 1000m；
2. 環境溫度：－ 25℃ ~ +40℃，24 小時內平均溫度不超過 +35℃；
真空開關
額定電壓 (kV) 3. 水平傾斜度不大于 3°；
設計序號 4. 地震強度不超過 8 級；
戶內
5. 無劇烈振動和沖擊及爆炸危險場所。
固定式
箱型開關設備
