DFW-(10KV) DFW
系列高壓電纜分接箱（歐式）

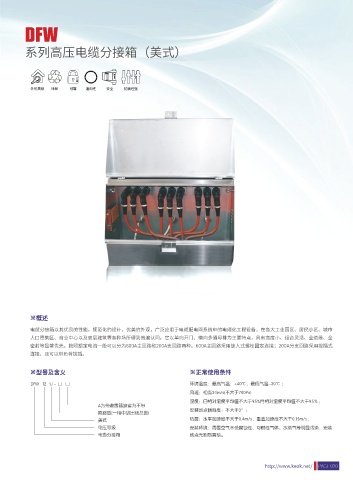

系列高壓電纜分接箱（美式）
※電纜分接箱地基圖
外形美觀 環保 可靠 通用性 安全 防腐性強
電纜分支箱
※概述
電纜分接箱以其優良的性能，規范化的設計，優美的外觀，廣泛應用于電纜配電網系統中的電纜化工程設備，在各大工業園區、居民小區、城市
人口密集區、商業中心以及高層建筑等各種場所得到普遍認同。它以單向開門、橫向多通母排為主要特點，具有寬度小、組合靈活、全絕緣、全
密封等顯著優先。按照額定電流一般可以分為600A主回路和200A支回路兩種。600A主回路采用旋人式螺栓固定連接；200A分支回路采用拔插式
連接，且可以帶負荷拔插。
※型號及含義 ※正常使用條件
DFW 12 U - □ □ 環境溫度：最高氣溫：+40℃，最低氣溫-30℃ ；
風速：相當34m/s(不大于700Pa)
濕度：日相對濕度平均值不大于95%月相對濕度平均值不大干95％；
A為帶避雷器缺省為不帶
安裝地點傾斜度：不大于3°；
回路數(一相中進出線總數)
分支箱 2 3 4 5 6 7
美式 防震：水平加速度不大于0.4m/s，垂直加速度不大干0.15m/s；
A 540 540 740 840 940 1040
電壓等級 安裝環境：周圍空氣不受腐蝕性、可燃性氣體、水蒸氣等明顯污染，安裝
B 340 340 540 640 740 840
電纜分接箱 地點無劇烈震動。
