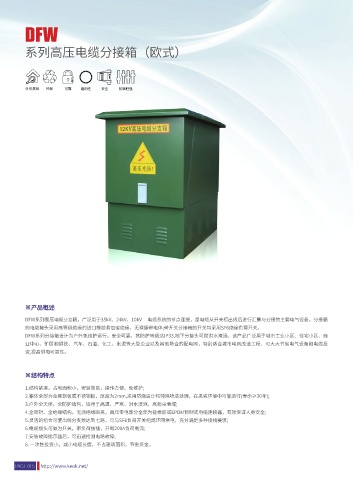

Page 44 - 林泰電氣樣本畫冊

DFW DFW-(10KV)

系列高壓電纜分接箱（歐式）
系列高壓電纜分接箱（歐式）

DFW-10kV

歐式電纜分接箱
外形美觀 環保 可靠 通用性 安全 防腐性強

※概述

電纜分接箱是近年來廣泛用于電力配網系統中的電纜化工程設備，它的主要特點是雙向開門、利用穿墻套管作為連接母排，具有長度小、電纜排
列清楚、三芯電纜不需要大跨度交叉等顯著優點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭。

※型號及含義 電纜分支箱
DFW □ - □ □

A 為帶避雷器缺省為不帶
回路數 ( 一相中進出線總數 )
電壓等級
電纜分接箱

※使用條件

1.環境溫度：最高氣溫：+40℃，最低氣溫-30℃；
2.風速：相當34m/s(不大于700Pa)；
3.濕度：日相對濕度平均值不大于95%，月相對濕度平均值不大于95%；
4.防震：水平加速度不大于 0.4m/s ， 垂直加速度不大于 0.15m/s 安裝地點傾斜度：不大于3°；
2
2
5.安裝環境：周圍空氣不受腐蝕性、可燃性氣體、 水蒸氣等明顯污染，安裝地點無劇烈震動。
注：訂購本產品超出上述條件規定時，請與本公司協商。

※主要技術參數
※產品概述

序號 名稱 參數
DFW系列高壓電纜分接箱，廣泛用于35kV、24kV、10kV 電纜系統的節點連接，是電纜從開關柜出線后進行匯集與分接的主要電氣設備。分接箱
的電纜接頭采用高等級絕緣的進口橡膠緊包覆絕緣、無裸露帶電體;帶開關分接箱的開關均采用SF6絕緣負荷開關。 1 額定電壓 12kV
DFW系列分接箱設計為戶外免維護運行，安全可靠，其防護等級達IP33,地下分接頭可耐洪水淹浸。該產品廣泛用于城市工業小區、住宅小區、商
2 額定電流 630A
業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其他場合的配電網，特別適合城市電網改造工程，可大大節省電氣設備和電纜投
3 動穩定電流 50kA/0.3s
資,提高供電可靠性。
4 熱穩定電流 20kA/3s

5 1min 工頻耐壓 42kV
※結構特點
6 15 分鐘直流耐壓 52kV
1.結構緊湊，占地面積小，安裝簡易，操作方便，免維護;
7 雷電沖擊耐壓 105kV
2.箱體全部為金屬鋼板或不銹鋼板，厚度為2mm,采用防腐設計和特殊噴漆處理，在惡劣環境中可靠運行(壽命≥30年);
8 箱體防護等級 IP33
3.戶外全天侯，全防護結構，適用于高溫、嚴寒、洪水浸泡、高粉塵地域;
4.全密封、全絕緣結構，無須絕緣距離，高壓帶電部分全部為硅橡膠或EPDM預制式電纜連接器，有效保證人身安全;
5.靈活的組合可使出線分支數達到七路，可與SF6負荷開關組成環網供電，充分滿足多種接線要求;
6.電纜接頭可做為開關，帶負荷拔插，開斷200A負荷電流;
7.安裝故障指示器后，可迅速檢測電路故障;
8. 一次性投資小，減小電纜長度，不占建筑面積，節省資金。
