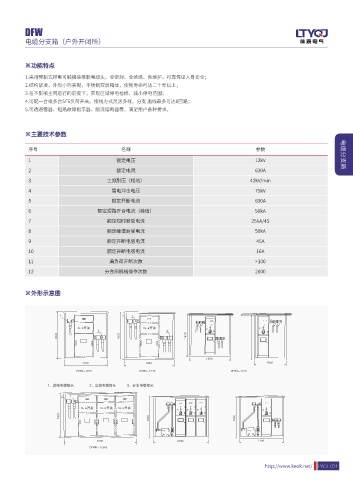

Page 53 - 林泰電氣樣本畫冊

DFW DFW

電纜分支箱（戶外開閉所）
電纜分支箱（戶外開閉所）

※功能特點

1.采用預制式帶電可觸摸硅橡膠電纜頭，全密封、全絕緣、免維護，可靠保證人身安全；
2.結構緊湊，外形小巧美觀，不銹鋼雙層箱體，使用壽命可達二十年以上；
外形美觀 環保 可靠 通用性 安全 防腐性強
3.在不影響主網運行的前提下，實現區域停電檢修，減小停電范圍；
4.可配一臺或多臺SF6負荷開關。接線方式靈活多樣，分支 出線最多可達8回路；
5.可選避雷器、短路故障指示器、限流熔斷器等，滿足用戶各種要求。

※主要技術參數

序號 名稱 參數 電纜分支箱

1 額定電壓 12kV
2 額定電流 630A
3 工頻耐壓（相地） 42kV/min
4 雷電沖擊電壓 75kV
5 額定開斷電流 630A
6 額定短路開合電流（峰值） 50kA
7 額定短時耐受電流 25kA/4S
8 額定峰值耐受電流 50kA
9 額定開斷電容電流 45A

10 額定開斷電感電流 16A
11 滿負荷開斷次數 >100
12 分合閘機械操作次數 2000

※外形示意圖

4' 4'

※概述
采用預制式帶電可觸摸硅橡膠電纜頭，全密封，全絕緣，免維護，可靠保證人身安全；結構緊湊，外形小巧美觀，不銹鋼雙層箱體，使用壽命可

達二十年以上；在不影響主網運行的前提下。實現區域停電檢修，減小停電范圍；可配一臺或多臺SF6負荷開關。接線方式靈活多樣，分支出線最

多可達八回路；可選避雷器、短路故障指示器，限流熔斷器等，滿足用戶各種要求。
%'8, , %'8, , %'8, ,
??????? ??????? ???????
※型號及含義

DFW - □ □ □ K □
分支回路開關數，一臺開關可省略不寫 4' 4' 4'
分支回路帶開關
分支回路數
出線回路數
進線回路數

帶開關電纜分接箱
%'8, L
