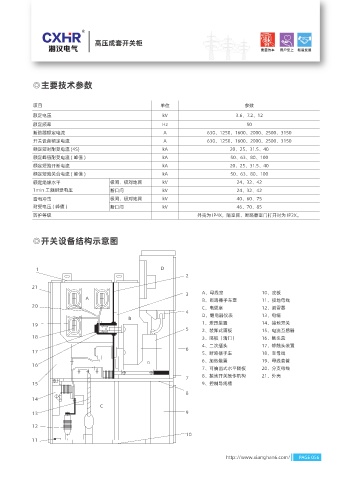

高壓成套開關柜

◎主要技術參數

項目 單位 參數
額定電壓 kV 3.6、7.2、12
額定頻率 Hz 50
斷路器額定電流 A 630、1250、1600、2000、2500、3150
開關設備額定電流 A 630、1250、1600、2000、2500、3150
額定短時耐受電流 (4S) kA 20、25、31.5、40
額定峰值耐受電流 ( 峰值 ) kA 50、63、80、100
額定短路開斷電流 kA 20、25、31.5、40
額定短路關合電流 ( 峰值 ) kA 50、63、80、100
額定絕緣水平 極間、極對地間 kV 24、32、42
1min 工頻耐受電壓 斷口間 kV 24、32、42
雷電沖擊 極間、極對地間 kV 40、60、75
耐受電壓 ( 峰值 ) 斷口間 kV 46、70、85
防護等級 外殼為 IP4X，隔室間、斷路器室門打開時為 IP2X。

◎開關設備結構示意圖

A、母線室 10、底板
B、斷路器手車室 11、接地母線
C、電纜室 12、避雷器
D、繼電器儀表 13、電纜
1、泄壓裝置 14、接地開關
2、裝卸式隔板 15、電流互感器
3、隔板（活門） 16、觸頭盒
4、二次插頭 17、靜觸頭裝置
5、斷路器手車 18、主母線
6、加熱裝置 19、母線套管
7、可抽出式水平隔板 20、分支母線
8、接地開關操作機構 21、外殼
9、控制導線槽
