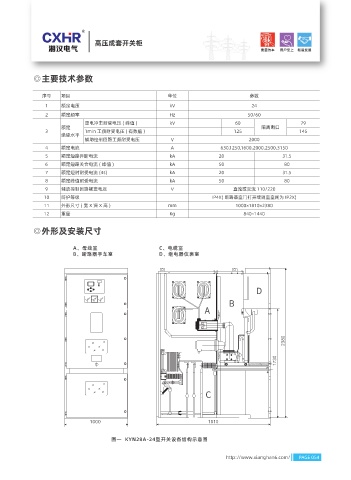

Page 71 - 湘漢電氣樣本畫冊

高壓成套開關柜

◎主要技術參數

序號 項目 單位 參數
1 額定電壓 kV 24
2 額定頻率 Hz 50/60
雷電沖擊耐受電壓 ( 峰值 ) kV 60 79
額定 隔離斷口
3 1min 工頻耐受電壓 ( 有效值 ) 125 145
絕緣水平
輔助控制回路工頻耐受電壓 V 2000
4 額定電流 A 630,1250,1600,2000,2500,3150
5 額定短路開斷電流 kA 20 31.5
6 額定短路關合電流 ( 峰值 ) kA 50 80
7 額定短時耐受電流 (4s) kA 20 31.5
8 額定峰值耐受電流 kA 50 80
9 輔助控制回路額定電壓 V 直流或交流 110/220
10 防護等級 IP4X( 斷路器室門打開或隔室室間為 IP2X)
11 外形尺寸(寬X深X高) mm 1000×1810×2380
12 重量 Kg 840~1440

◎外形及安裝尺寸
