P. 43

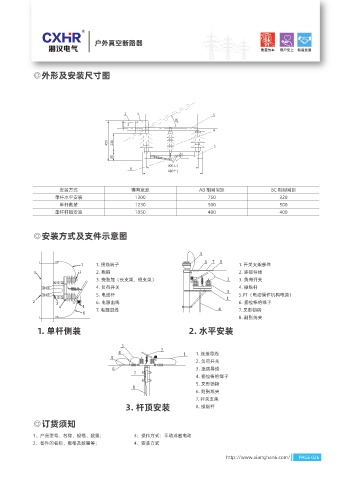

戶外真空斷路器
◎外形及安裝尺寸圖
o
p
p
安裝方式 橫向寬度 AB 相間間距 BC 相間間距
單桿水平安裝 1300 750 320
單桿側裝 1230 500 500
單桿桿頂安裝 1050 400 400
◎安裝方式及支件示意圖
5
1. 接線端子 6 7 8 1. 開關支架部件
7
5 1 2. 抱箍 2. 連接導線
3. 安裝加（長支架、短支架） 2 3. 負荷開關
4. 負荷開關 4. 操縱桿
5. 電線桿 3 5.PT（電動操作機構電源）
1
2 6. 電源出線 6. 瓷拉棒絕緣子
3
4 1
7. 電源進線 4 7. 叉形鎖銬
6
8. 耐張線夾
1. 單桿側裝 2. 水平安裝
3
2
4 1. 連接導線
1
5
2. 負荷開關
6 3. 連接導線
7
4. 瓷拉棒絕緣子
5. 叉形鎖銬
8
6. 耐張線夾
7. 開關支架
3. 桿頂安裝 8. 操縱桿
◎訂貨須知
1、產品型號、名稱、規(guī)格、數(shù)量； 3、操作方式：手動或者電動
2、備件的名稱、規(guī)格及數(shù)量等； 4、安裝方式
