Page 39 - 湘漢電氣樣本畫冊

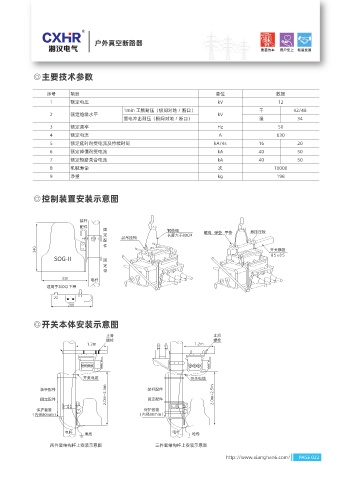

P. 39

戶外真空斷路器





            ◎主要技術參數


                 序號      項目                                                單位                   數據
                  1      額定電壓                                               kV                   12
                                            1min 工頻耐壓(極間對地 / 斷口)                          干           42/48
                  2      額定絕緣水平                                             kV
                                            雷電沖擊耐壓(極間對地 / 斷口)                             濕            34
                  3      額定頻率                                               Hz                   50
                  4      額定電流                                               A                   630
                  5      額定延時耐受電流及持續時間                                     kA/4s          16           20
                  6      額定峰值耐受電流                                           kA            40           50
                  7      額定短路關合電流                                           kA            40           50
                  8      機械壽命                                               次                  10000
                  9      凈重                                                 kg                  198


            ◎控制裝置安裝示意圖

























            ◎開關本體安裝示意圖




























                                                                               http://www.xianghan6.com/  PAGE 022
