XGN15-12(F.R)

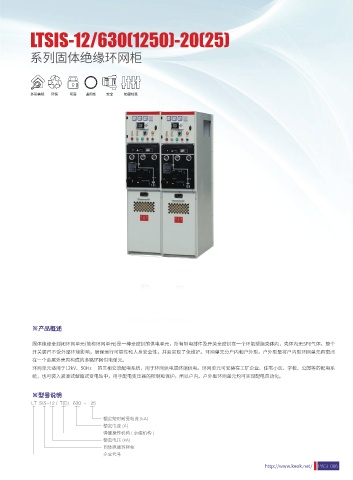

箱式固定交流金屬封閉開關柜 LTSIS-12/630(1250)-20(25)

系列固體絕緣環網柜
※熔斷器保護變壓器參考表

變壓器容量（kVA） 50 100 125 160 200 250 315 400 500 630 800 1000 1250
斷路器額定電流（A） 10 16 16 16 20 25 31.5 40 50 63 63 80 100
外形美觀 環保 可靠 通用性 安全 防腐性強
※外形及安裝尺寸

方案號 001 005 009 010 011 012 002 003 004 006 077 008 013 014 015 016
柜寬 375 500 625 750 800
安裝孔徑 335X770 460X770 585X770 710X770 760X770
基礎尺寸 188 288 400

※訂貨須知

用戶訂貨時提供以下技術資料:
1、主回路接線方案編號及主回路圖、排列圖、平面布置圖;
2、開關柜二次線路原理圖; ※產品概述
3、開關柜內所有電器元件型號、規格、數量;
固體絕緣開關柜
4、如需設置低壓箱應說明;
固體絕緣全封閉環網單元(簡稱環網單元)是一種全密封的供電單元，所有帶電部件及開關全密封在一個環氧塑脂殼體內，殼體內無SF6氣體。整個
5、電氣設備匯總表; 開關裝置不受外部環境影響，確保運行可靠性和人身安全性，并且實現了免維護。環網單元分戶內和戶外型。戶外型是將戶內型環網單元再密閉
6、開關柜使用在特殊環境條件時應說明。 在一個金屬外殼內構成的多路環網供電單元。
環網單元適用于12kV、50Hz 的三相交流配電系統，用于環網供電或終端供電。環網單元可安裝在工礦企業、住宅小區、學校、公園等的配電系
統，也可裝入緊湊式型箱式變電站中，用于配電變壓器的控制和保護。所以戶內、戶外型環網單元均可實現配電自動化。

※型號說明
LT SIS-12 / T(D) 630 - 25

額定短時耐受電流 (kA)
額定電流 (A)
彈簧操作機構 ( 永磁機構 )
額定電壓 (kA)
固體絕緣環網柜
企業代號
