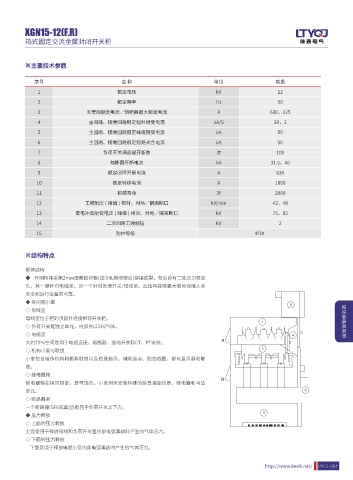

XGN15-12(F.R) XGN15-12(F.R)

箱式固定交流金屬封閉開關柜
箱式固定交流金屬封閉環網柜

※主要技術參數

序號 名 稱 單位 數據
外形美觀 環保 可靠 通用性 安全 防腐性強
1 額定電壓 kV 12
2 額定頻率 Hz 50
3 主母線額定電流／熔斷器最大額定電流 A 630，125

4 主回路、接地回路額定短時耐受電流 kA/S 20，3
5 主回路、接地回路額定峰值耐受電流 kA 50
6 主回路、接地回路額定短路關合電流 kA 50
7 負荷開關滿容量開斷數 次 100
8 熔斷器開斷電流 kA 31.5，40
9 額定閉環開斷電流 A 630
10 額定轉移電流 A 1600
11 機械壽命 次 2000
12 工頻耐壓 ( 峰值 ) 相對、對地／隔離斷口 kV/min 42，48

13 雷電沖擊耐受電壓 ( 峰值 ) 相間、對地／隔離斷口 kV 75，85
14 二次回路工頻耐壓 kV 2
15 防護等級 IP3X

※結構特點

柜體結構
◆ 環網柜體采用2mm厚敷鋁鋅板(或冷軋板噴塑后)鉚接成型，柜后設有二處壓力釋放
孔，其一是針對電纜室，另一個針對負荷開關/母線室。此結構能夠最大限地保障人身
安全和運行設備的可靠。
◆ 各間隔小室

※產品概述 ◇ 母線室
母線室位于柜的頂部并連接相鄰開關柜。
XGN□-12箱型固定式交流金屬封閉環網開關設備，額定電壓12kV、額定頻率50Hz的交流高壓成套設備裝置，主要用于三相交流環網，終端配電 固體絕緣開關柜
◇ 負荷開關是獨立單元，內部充以SF6氣體。
網和工業用電設備，起接受、分配電能和保護等作用，它也適用于裝入箱式變電站。
◇ 電纜室
符合GB3906《3.6~40.5交流金屬封閉開關設備和控制設備》。符合國際標準IEC298《交流金屬封閉開關設備和控制設備》的要求，并具有“五 "
大約75％空間是用于電纜連接、熔斷器、接地開關和CT、PT安裝。
防”聯鎖功能。
◇ 機構小室與聯鎖
小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯
X G N □ - 12 F R - □
鎖。
◇ 繼電器箱
方案編號 #
繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達
熔斷器
單元。
真空負荷開關
（不帶 Z 為壓氣式負荷開關） ◇ 斷路器室
額定電壓 kV 一個斷路器(SF6或真空)能置于負荷開關之下方。

設計序號 ◆ 壓力釋放
戶內 ◇ 上面的壓力釋放
固定式
上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。
箱式結構
◇ 下面的壓力釋放
下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。
