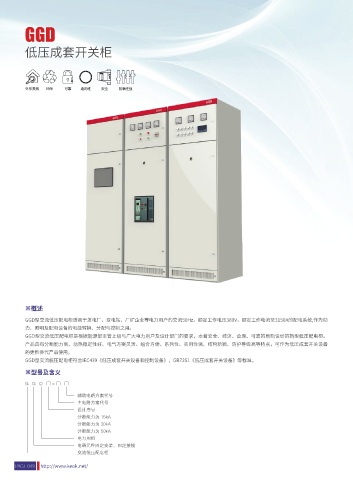

Page 78 - 林泰電氣樣本畫冊

GGD GGD

低壓成套開關柜
低壓成套開關柜

※使用條件

1.周圍空氣溫度不高于+ 40℃，不低于-5℃，24h內的平均溫度不得高于+ 35℃；
2.戶內安裝使用，使用地點的海拔高度不得超過2000m；
外形美觀 環保 可靠 通用性 安全 防腐性強
3.周圍空氣相對濕度在最高溫度為+40℃時不超過50%，應在較低溫度時允許有較大的相對溫度(例如+2C℃時為90%)考慮到由于溫度 的變化可能
會偶然產生凝露的影響；
4.設備安裝時與垂直面的傾斜度不超過5°；
5.設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所；
6.用戶有特殊要求時可與制造廠協商解決。

※電氣性能

基本電氣參數
額定短路 額定短時耐受電流 額定峰值耐受電流
型號 額定電壓 (V) 額定電流 (A)
開斷電流 (kA) (1s)(kA) (kA)
A 1000
GGD1 380 B 600(630) 15 15 30
C 400
A 1500(1600)
GGD2 380 B 1000 30 30 63
C 600
A 3150 低壓成套開關柜
GGD3 380 B 2500 50 50 105
C 2000

※主電路方案

GGD柜的主電路設計了 129個方案，共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)；
其中：
※概述
GGD1型 49個方案 123個規格
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統,作為動 GGD2型 53個方案 107個規格
力、照明及配電設備的電能轉換、分配與控制之用。 GGD3型 27個方案 68個規格
GGD型交流低壓配電柜是根據能源部主管上級與廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。 主電路方案是征求了廣大設計、使用部門的意見選編的，增加了發電廠需要的方案。額定電流至3150A，適合2000kVA及以下的配電變壓器選用。
產品具有分?jǐn)嗄芰Ω摺?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點，可作為低壓成套開關設備 此外，為適應無功補償?shù)男枰O(shè)計了GGJ1、GGJ2電容補償柜，其主電路方案4個，共12個規格。
的更新?lián)Q代產品使用。
GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。
※型號及含義 ※輔助電路方案
G G D □ - □ □ 輔助電路的設計分供用電方案和發電廠方案兩部分，GGD柜內有足夠的空間安裝二次元件，同時NLS還開發研制了專用的LMZ3D型電流互感器以
滿足發電廠和特殊用戶附設繼電保護時的需要。
輔助電路方案代號
主電路方案代號
設計序號
分?jǐn)嗄芰?15kA
分?jǐn)嗄芰?30kA ※主母線
分?jǐn)嗄芰?50kA
電力用柜 考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時可采用單鋁排母線，額定電流大于1500A時采用雙銅排母線，生產廠按此規定制造
電器元件固定安裝、固定接線 樣機并通過型式試驗，當然，生產廠也可根據用戶的要求將鋁母線換成同等載流量的銅母線。
交流低壓配電柜 母線的搭接面均采用搪錫工藝處理。
