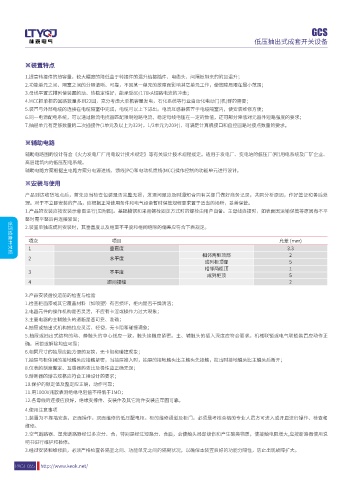

GCS GCS

低壓抽出式成套開關設備 低壓抽出式成套開關設備

※裝置特點 ※安裝示意圖

1.提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升；
2.功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍；
3.母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊；
4.MCC柜單柜的回路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動門(機)群的需要；
5.裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。電流互感器裝置于電纜隔室內，使安裝維修方便；
6.同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求；
7.抽屜單元有足夠數量的二次插接件(1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和自控回路對接點數量的要求。

※輔助電路

輔助電路圖的設計符合《火力發電廠廠用電設計技術規定》等有關設計技術規程規定。適用于發電廠、變電站的低壓廠(所)用電系統及廠礦企業、
高層建筑內的低壓配電系統。
輔助電路方案根據主電路方案分電源進線、饋線(PC)和電動機饋線(MCC)揉作控制的功能單元進行設計。
※安裝與使用

產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知合同有關部門做好商務記錄，共同分析原因，作好簽證和善后處
通用柜代號 A B C D E 備注
理。對于不立即安裝的產品，應根據正常使用條件和電氣設備暫時保管規程要求置于適當?shù)膱?chǎng)所，妥善保管。
GCS-TG1010-4 1000 1000 850 956 60 400×400
1.產品的安裝應按安裝示意圖進行(見附圖)。基礎槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接時，如表面因運輸保管等原因有不平
GCS-TG0810-4 800 1000 650 956 160 200×400
整時需平整后再連接緊固；
GCS-TG0808-4 800 800 850 756 60 400×400
2.裝置單獨或成列安裝時，其垂直度以及柜面不平度和柜間縫隙的偏差應符合下表規定。
GCS-TG0608-4 600 800 450 756 160 200×400
項次 項目 允差 (mm) 低壓成套開關柜
1 垂直度 3.3
相鄰兩柜頂部 2
低壓成套開關柜
2 水平度
成列柜頂部 5
※PC柜安裝示意圖
相鄰兩柜頂 1
3 不平度
成列柜頂 5
4 距間接縫 2
3.產品安裝后投運前的檢查與檢驗
1.檢查柜面漆或其它覆蓋材料（如噴塑）有否損壞，柜內是否干燥清潔；
2.電器元件的操作機構是否靈活，不應有卡澀或操作力過大現象；
3.主要電器的主輔觸頭的通斷是否可靠、準確；
4.抽屜或抽出式機構抽拉應靈活、輕便，無卡阻和碰撞現象；
5.抽屜或抽出式結構的動、靜觸頭的中心線應一致，觸頭接觸應緊密。主、輔觸頭的插入深度應符合要求。機械聯鎖或電氣聯鎖裝置應動作正
確，閉鎖或解除均應可靠；
6.相同尺寸的抽屜應能方便的互換，無卡阻和碰撞現象；
7.抽屜與柜體間的接地觸頭應接觸緊密，當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時接地觸頭比主觸頭后斷開；
8.儀表的刻度整定、互感器的變比及極性應正確無誤；
9.熔斷器的熔芯規格應符合工程設計的要求；
10.保護的額定值及整定應正確，動作可靠；
11.用1000V兆歐表測絕緣電阻值不得低于1MΩ；
12.各母線的連接應良好，絕緣支撐件、安裝件及其它附件安裝應牢固可靠。
通用柜代號 A B C D E 備注
4.使用注意事項 GCS-TG1010-2 1000 1000 850 956 60 400×400
1.裝置為不靠墻安裝，正面操作，雙面維修的低壓配電柜。柜的維修通道及柜門，必須是考核合格的專業人員方可進入或開啟進行操作、檢查和
GCS-TG0810-2 800 1000 650 956 160 200×400
維修。
GCS-TG1008-2 1000 800 850 756 60 400×400
2.空氣斷路器、塑殼斷路器經過多次分、合，特別是經過短路分、合后，會使觸頭局部燒傷和產生碳類物質，使接觸電阻增大,應按斷路器使用說
GCS-TG0808-2 600 800 650 756 160 200×400
明書進行維護和檢修。
3.經過安裝和維修后，必須嚴格檢查各隔室之間、功能單元之間的隔離狀況，以確保本裝置良好的功能分隔性，防止出現故障擴大。
